詳細說明

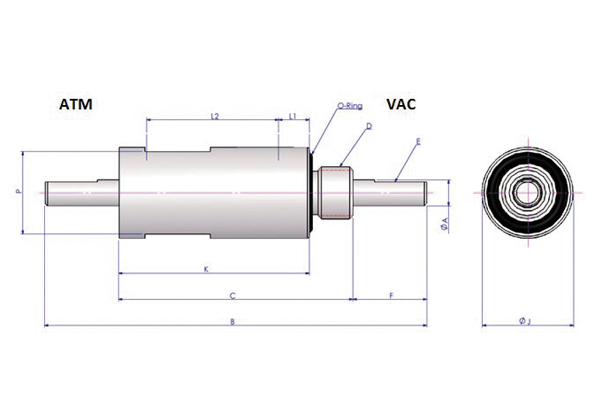

軸徑	0004	0005	0006
øA	4 +0 / -0.018	5 +0 / -0.018	6 +0 / -0.018
B	76.5	76.5	76.5
C	46.5	46.5	46.5
D	M12*P1.5	M12*P1.5	M12*P1.5
E	長10  深0.5	長10  深0.5	長10  深0.5
F	15	15	15
øJ	21	21	21
K	36.5	36.5	36.5
P	19	19	19
L1  (軸承位置一)	6.3	6.3	6.3
L2  (軸承位置二)	25.2	25.2	25.2
O-Ring	S-14	S-14	S-14
型號	ASS0004CNR10	ASS0005CNR10	ASS0006CNR10
真空耐度 Pa	10-6
氦洩量 Pa*m3/sec	< 10-12
耐壓力 ( kg/cm2 )	2
使用溫度範圍(°C )	0  ~  80
使用氣體	非活性氣體
軸承型號	686
軸承材質	SUJ2
外殼材質	SUS304
軸心材質	SUS420





















































































---
